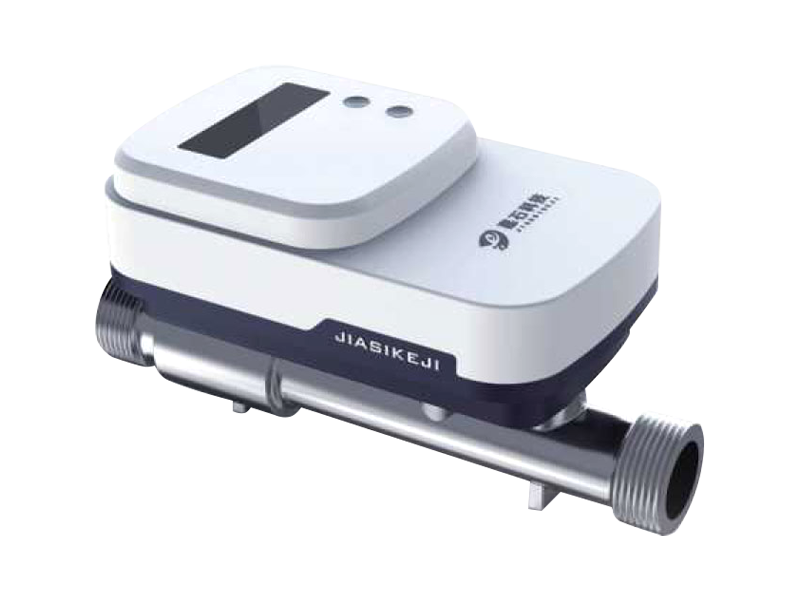

超声波小口径热量表RL-JSW
采用IP68防护等级设计，将磁感应式按键代替常规按键。并且整体运行功能更低，延长整体的使用周期，支持无线LORA及NB-I0T模组，完全符合现场无线组网的应用需求，适用于新型户用热(冷)计量项目应用。 产品符合GB/T32224-2015《热量表》标准，符合JJG225-2001《热能表》检定规程要求。本产品的质量管理体系符合GB/T19001-2015管理要求。
关键词：
所属分类：
产品描述
采用IP68防护等级设计，将磁感应式按键代替常规按键。并且整体运行功能更低，延长整体的使用周期，支持无线LORA及NB-I0T模组，完全符合现场无线组网的应用需求，适用于新型户用热(冷)计量项目应用。
产品符合GB/T32224-2015《热量表》标准，符合JJG225-2001《热能表》检定规程要求。本产品的质量管理体系符合GB/T19001-2015管理要求。
产品概述
1. 采用美国T1公司MSP430系列16位微处理器，先进的微功耗设计保证使用寿命。
2. 冷、热计量一体，适用集中供热和中央空调系统。
3. 表体管段结构简单，无机械部件，不易堵塞、磨损，压损小。
4. 采用超声波检测原理，始动流量小，计量精准度高，运行可靠。
5. 分体外挂式积分仪，完善的信息及历史(24个月以上)存储和报警功能，方便数据查询与操作。
6. 安装位置、方式灵活，方便现场施工。
7. 多种通讯方式，支持MBUS、RS-485、红外、无线接口及多种通讯协议。
外形尺寸
| 公称口径 DN(MM) |
DN15 | DN20 | DN25 | DN32 | DN40 |
| 安装长度 | 205 | 235 | 285 | 305 | 325 |
| 仪表长度 | 110 | 130 | 160 | 180 | 200 |
| 仪表宽度 | 110 | 110 | 110 | 110 | 110 |
| 仪表高度 | 120 | 120 | 120 | 130 | 140 |
| 连接螺纹 | G3/4B | G1 | G11/4B | G11/2B | G2B |
| 接管螺纹 | R1/2B | R3/4B | R1B | R11/4B | R11/2B |
技术参数
| 技术参数 | 技术参数 | ||||
| 工作电压(V) | 3.6V(锂电池) | 温传类型 | PT1000 | ||
| 静态功耗(μA) | ≤7 | 温度范围(℃) | 4~95 | ||
| 通讯功耗(mA) | ≤8 | 温差范围(k) | 2~75 | ||
| 电池寿命(年) | ≥8 | 显示位数 | 8位LCD | ||
| 准确度(级) | 2 | 使用环境 | A类(5~55)℃，≤93%RH | ||
| 压力损失(Mpa) | ≤0.025 | 安装位置 | 根据用户要求设置进水或回水安装 | ||
| 工作压力(Mpa) | ≤1.6 | 安装方式 | 水平/垂直(下进水) | ||
| 适用范围 | 冷、热计量两用 | 温传线长(m) | 1.5(可根据需求定制) | ||
| 防护等级 | IP68 | / | / | ||
| 公称口径 DN(MM) |
15 | 20 | 25 | 32 | 40 |
| 常用流量 | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 最大流量 | 3 | 5 | 7 | 12 | 20 |
| 最小流量 | 0.015 | 0.025 | 0.035 | 0.06 | 0.1 |
